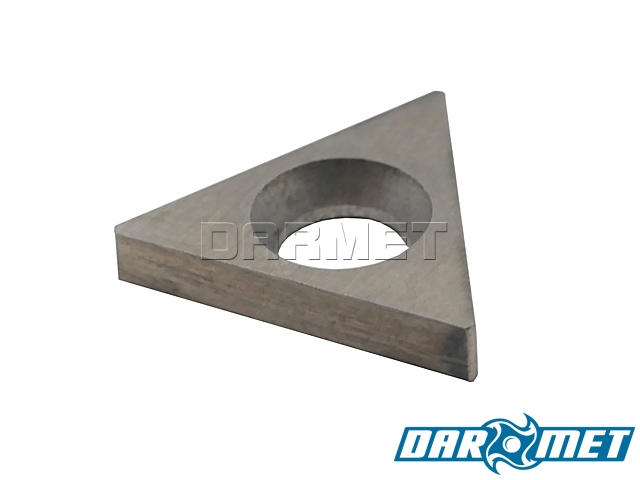

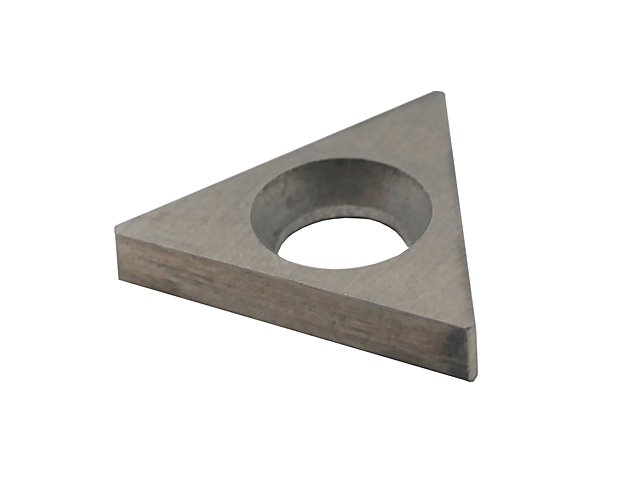

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej.
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego.
- Pasuje do noży tokarskich w systemie mocowania P.
- Kształt płytki trójkąt.
-
Płytka podporowa mocowana jest za pomocą:
- dźwigni kątowej LVP3 - w systemie mocowania P,
- Otwór pod kołek zabezpieczony jest za pomocą tulei sprężystej SPP3.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 15,5 | mm |
| R | 0,8 | mm |
| T | 2,7 | mm |
| otwór przelotowy | 5,18 | mm |
System mocowania
| Płytka podporowa SHPT1604 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| TNGG 160404 ALU PVD | PTGNR/L 1616H16 | S32S-PTFNR/L16 |
| TNMG 160404 NN PVD | PTGNR/L 2020K16 | S40T-PTFNR/L16 |
| TNMG 160404 DFM TP25C | PTGNR/L 2525M16 | |
| TNMG 160408 NN PVD | PTGNR/L 3232P16 | |
| TNMG 160408 DFM TP25C | PTFNR/L 1616H16 | |
| TNMG 160412 NN PVD | PTFNR/L 2020K16 | |
| TNMG 160412 DFM TP25C | PTFNR/L 2525M16 | |
| TNMP 160408 NN PVD | PTTNR/L 1616H16 | |
| TNUX 160404 R PVD | PTTNR/L 2020K16 | |
| TNUX 160404 L PVD | ||
| TNUX 160408 R PVD | ||
| TNUX 160408 L PVD | ||
