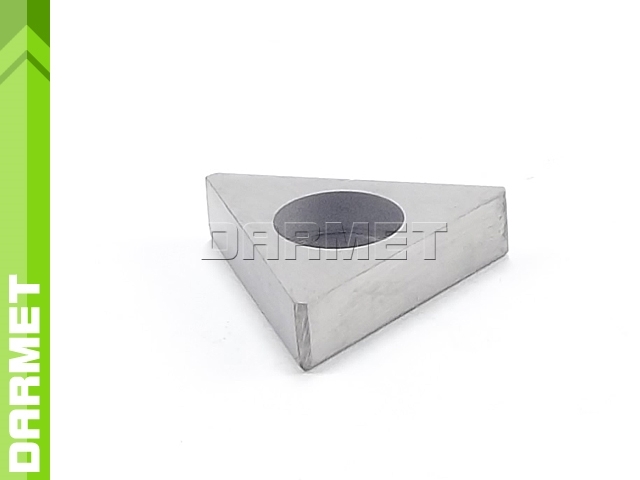

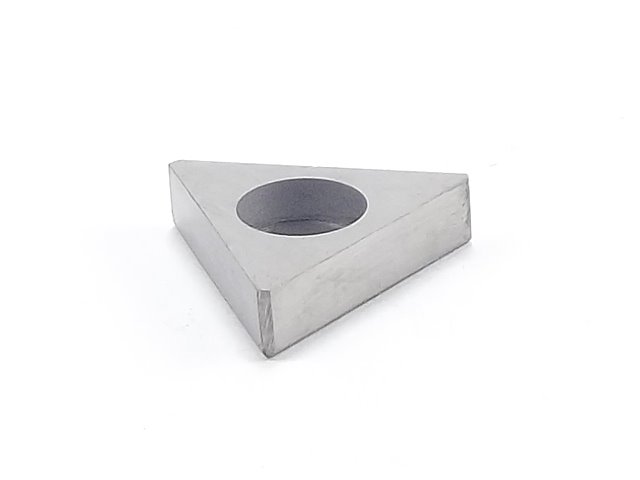

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Pasuje do noży tokarskich w systemie mocowania M
- Kształt płytki trójkąt
-

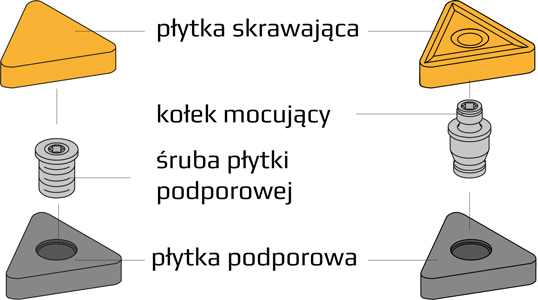

Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D

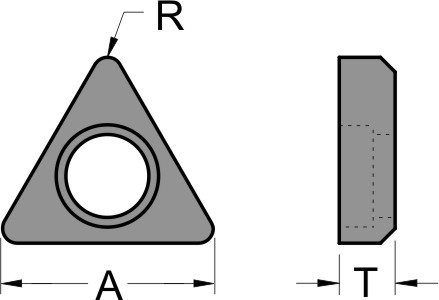

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 14,8 mm |
| R | 0,8 mm |
| T | 3,2 mm |
| otwór przelotowy | 5,9 mm |
System mocowania
| Płytka podporowa SHMT1604 pasuje do: | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych: | wewnętrznych: | |
| TNGG 160404 ALU PVD | MTGNR/L 2020K16 | S32S-MTFNR/L16 |
| TNMG 160404 NN PVD | MTGNR/L 2525M16 | S40T-MTFNR/L16 |
| TNMG 160404 DFM TP25C | MTGNR/L 3225P16 | S32S-MTQNR/L16 |
| TNMG 160408 NN PVD | MTJNR/L 1616H16 | S40T-MTQNR/L16 |
| TNMG 160408 DFM TP25C | MTJNR/L 2020K16 | S32S-MTUNR/L16 |
| TNMG 160412 NN PVD | MTJNR/L 2525M16 | S40T-MTUNR/L16 |
| TNMG 160412 DFM TP25C | MTJNR/L 3225P16 | S32S-MTWNR/L16 |
| TNMP 160408 NN PVD | MTJNR/L 3232P16 | S40T-MTWNR/L16 |
| TNUX 160404 R PVD | MTJNR/L(B) 1616H16B | |
| TNUX 160404 L PVD | MTJNR/L(B) 2020K16B | |
| TNUX 160408 R PVD | MTJNR/L(B) 2525M16B | |
| TNUX 160408 L PVD | MTJNR/L(B) 3225P16B | |
| MTJNR/L(B) 3232P16B | ||
| MTFNR/L 1616H16 | ||
| MTFNR/L 2020K16 | ||
| MTFNR/L 2525M16 | ||
| MTFNR/L 3225P16 | ||
| MTFNR/L 3232P16 | ||
| MTQNR/L 2020K16 | ||
| MTQNR/L 2525M16 | ||
| MTQNR/L 3225P16 | ||
| MTENN 1616H16 | ||
| MTENN 2020K16 | ||
| MTENN 2525M16 | ||
| MTENN 3232P16 | ||
| CTJNR/L 2020K16 | ||
| CTJNR/L 2525M16 | ||
| CTUNR/L 2020K16 | ||
| CTUNR/L 2525M16 | ||
| DTGNR/L 2020K16 | ||
| DTGNR/L 2525M16 | ||
| DTGNR/L 3225P16 | ||
| DTGNR/L 3232P16 | ||
| DTFNR/L 2020K16 | ||
| DTFNR/L 2525M16 | ||
| DTFNR/L 3225P16 | ||
| DTFNR/L 3232P16 | ||
