Opis produktu
Właściwości i zastosowanie:

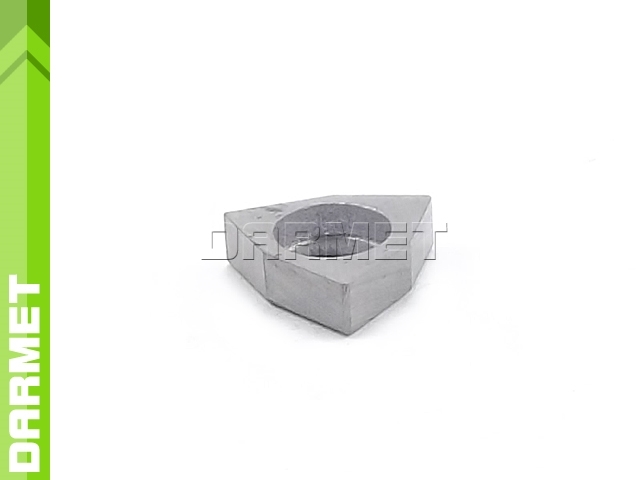

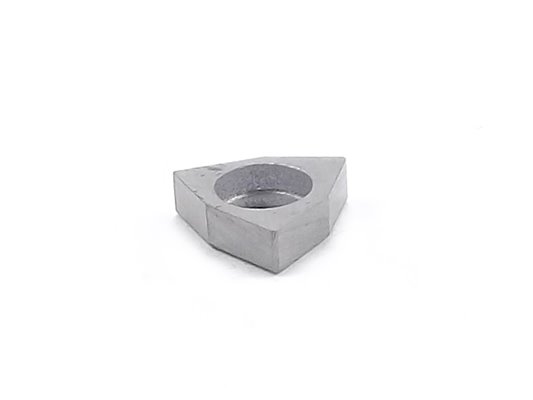

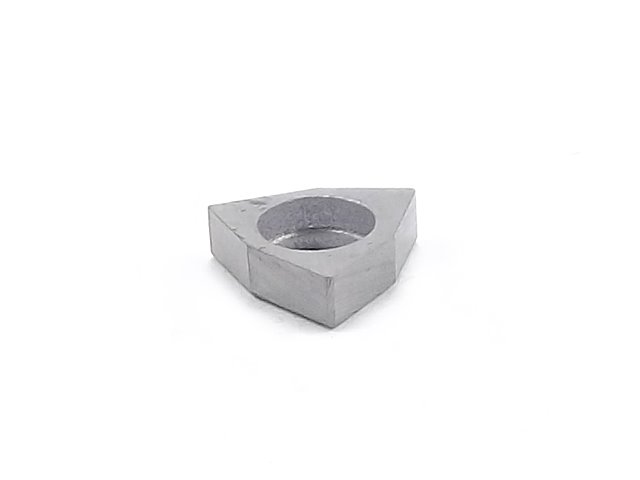

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trygonalny
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 12,55 mm |
| R | 0,8 mm |
| T | 4,76 mm |
| Otwór przelotowy | 7,35 mm |
System mocowania
| Płytka podporowa SHMW0804 pasuje do | ||
| płytek skrawających | noży tokarskich składanych | |
| zewnętrznych | wewnętrznych: | |
| WNMG 080404 NN PVD | MWLNR/L 2020K08 | S32S-MWLNR/L08 |
| WNMG 080408 NN PVD | MWLNR/L 2525M08 | S40T-MWLNR/L08 |
| WNMG 080408 DFM TP25C | MWLNR/L 3225P08 | |
| WNMG 080408 DFM TS15C | MWLNR/L 3232P08 | |
| WNMG 080412 NN PVD | DWLNR/L 2020K08 | |
| WNMG 080412 DFM TP25C | DWLNR/L 2525M08 | |
| WNMP 080408 NN PVD | DWLNR/L 3225P08 | |
| DWLNR/L 3232P08 | ||
