Opis produktu
Właściwości i zastosowanie:

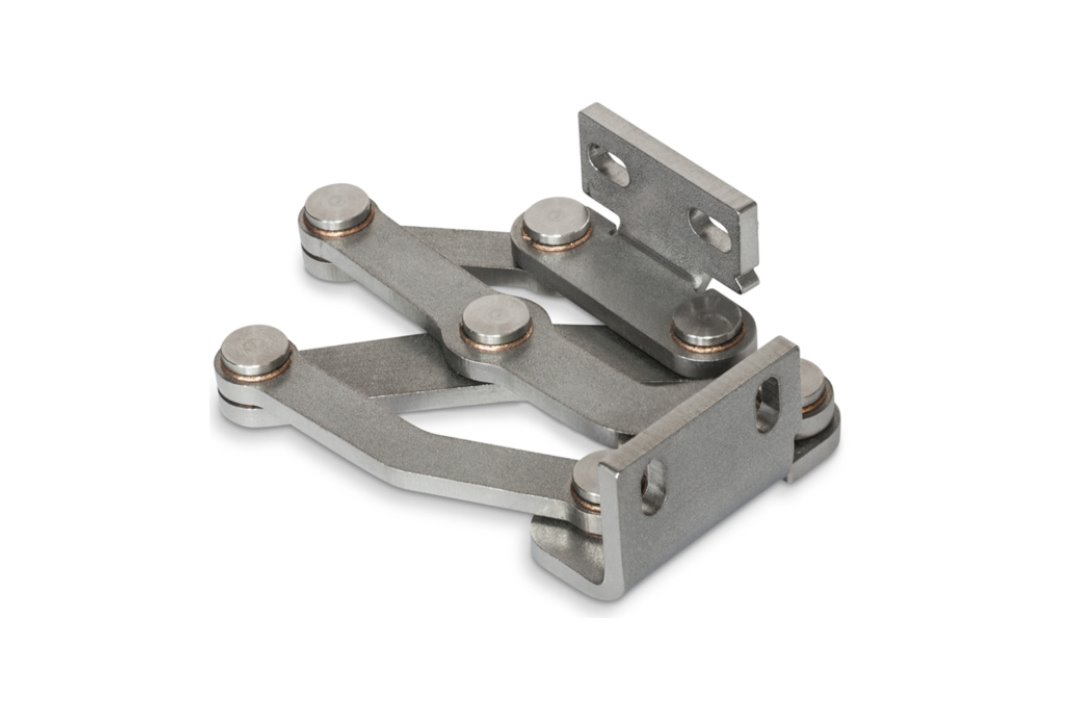

- Zawias przegubowy GANTER GN 7237 do montażu wewnętrznego - przeznaczony do drzwi, pokryw i osłon maszyn. Ukryty montaż oszczędza miejsce i utrudnia ingerencję osób niepowołanych.
- Kąt otwarcia 180° - zapewnia optymalny dostęp i zapobiega blokowaniu dróg ewakuacyjnych przez otwarte drzwi.
- Estetyka i łatwość czyszczenia: zawias pozostaje niewidoczny od zewnątrz, dzięki czemu zewnętrzna powierzchnia obudowy jest wolna od dodatkowych elementów mocujących i łatwiejsza do utrzymania w czystości.
- Wykonanie: Typ L - kątownik mocujący lewy. Zawiasy stosuje się zwykle parami (jeden typu L i jeden typu R). Przy większych obciążeniach, np. dużych klapach lub włazach, można zastosować dodatkowe zawiasy dowolnego typu.
- Regulacja montażu: otwory podłużne w kątownikach mocujących umożliwiają regulację położenia zawiasu. Zastosowanie opcjonalnych podkładek dystansowych pozwala na regulację w trzech płaszczyznach.
- Materiał: stal nierdzewna AISI 304, wykończenie matowe, szlifowane, bez powłoki (MT). Samosmarowne łożyskowanie ślizgowe z brązu.

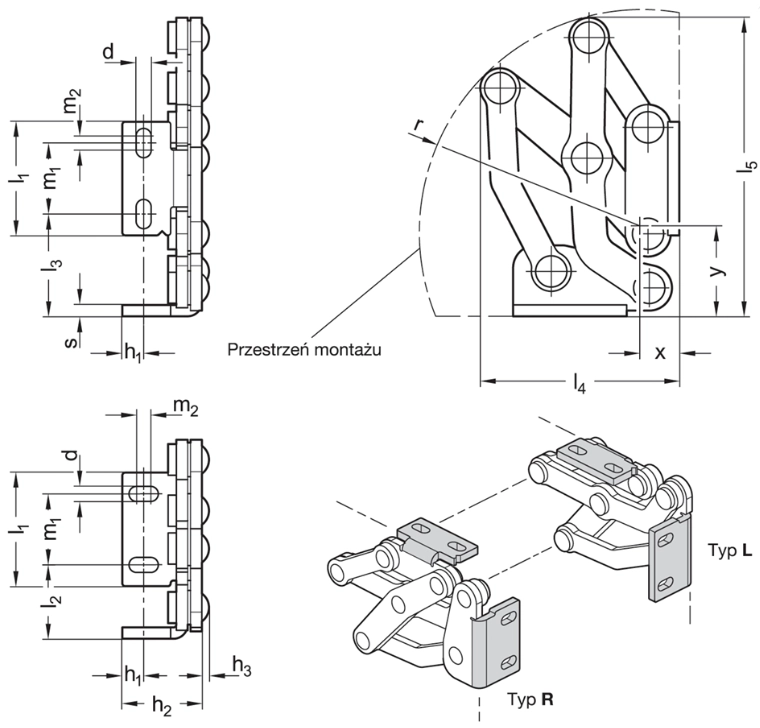

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 7237-NI-60-L-MT |
| l 1 | 60 mm |
| d | 8,5 mm |
| h 1 | 12,5 mm |
| h 2 | 40 mm |
| h 3 ≈ | 4 mm |
| l 2 | 40 mm |
| l 3 | 61 mm |
| l 4 | 116,5 mm |
| l 5 | 179,5 mm |
| l 6 | 125,2 mm |
| l 7 | 51,3 mm |
| l 8 | 172,2 mm |
| l 9 | 37,2 mm |
| m 1 | 36 mm |
| m 2 | 8 mm |
| r | 137,5 mm |
| s | 5 mm |
| x | 19 mm |
| y | 47 mm |
| Waga | 0,7 kg |

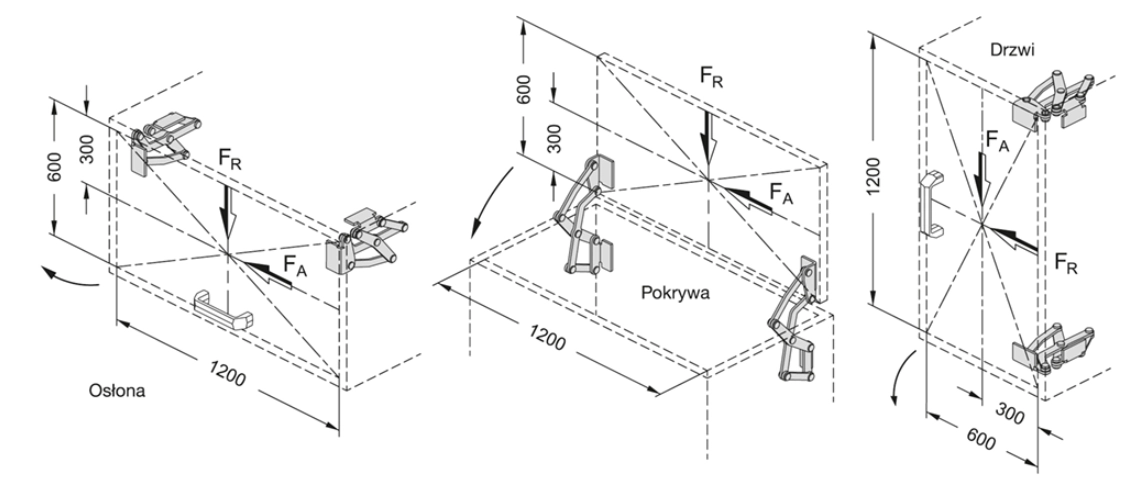

Dopuszczalne obciążenia:
Obciążenie na parę zawiasów
| Parametr | Wartość |
|---|---|
| Siła osiowa F A | 150 N |
| Siła promieniowa F R | 550 N |
Podane wartości obciążeń dotyczą pary zawiasów i stanowią punkt odniesienia dla przedstawionych przypadków montażu. Przy doborze należy uwzględnić warunki pracy oraz odpowiedni współczynnik bezpieczeństwa.

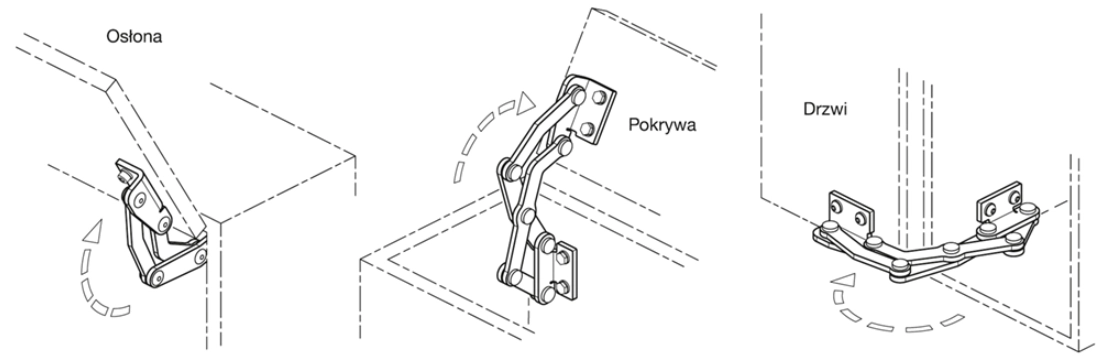

Ruch otwierania:

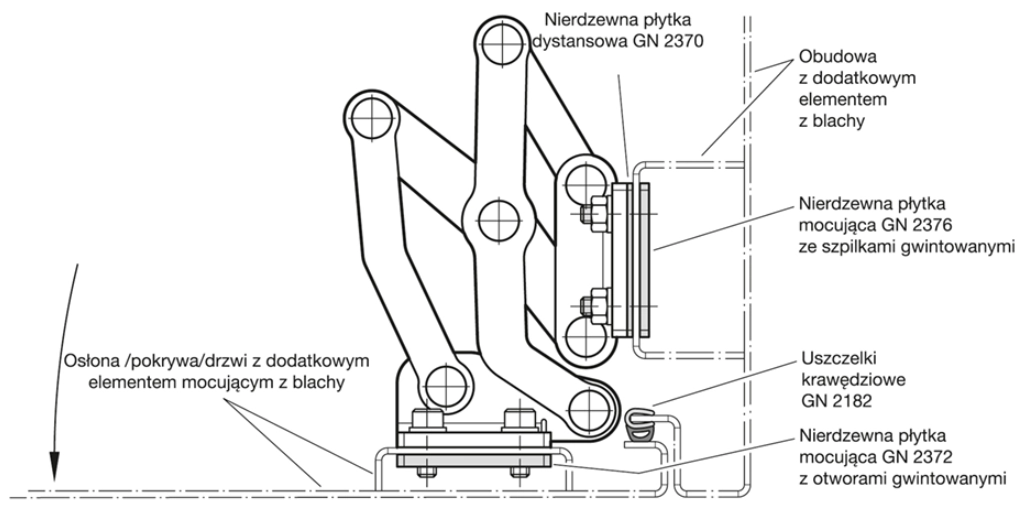

Przykład montażu:
Film produktowy:
Dostępne wykonania zawiasów przegubowych GN 7231 / GN 7233 / GN 7237:
Kąt otwarcia: GN 7231 - 90°, GN 7233 - 120°, GN 7237 - 180°.
Typ: L (kątownik mocujący lewy) lub R (kątownik mocujący prawy).
Rozmiary l1: 30, 40, 50 i 60 mm.
