Opis produktu
Właściwości i zastosowanie:

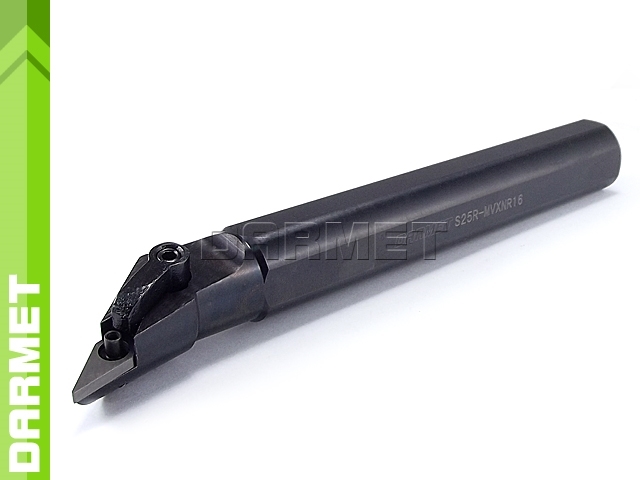

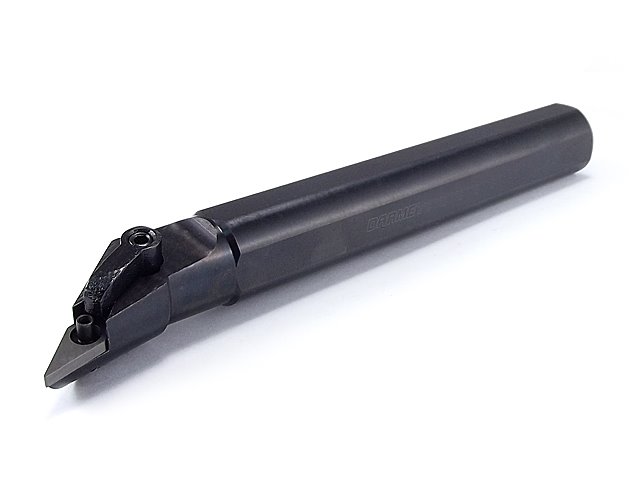

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M.
- Typ mocowanej płytki: VNMG1604..
- Kąt przystawienia oprawki: 93°.
- Wytaczaki na chwyt walcowy można zamocować w oprawkach VDI typu E2 lub w uchwytach do imaka z gniazdem okrągłym.
- Trzonek noża ulepszony cieplnie do 40 - 45 HRC.
- Śruba mocująca i klucz w zestawie.
Operacje:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S32S MVXNR16 |
| Dmin | 42 mm |
| ød | 32 mm |
| h | 30 mm |
| L | 250 mm |
| s | 22 mm |
| θ | 17º |
| e | 40 mm |
| Płytka | VNMG1604__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0625 | SHMV1604 | CPM2414 | CLM0513 |
