Opis produktu
Właściwości i zastosowanie:

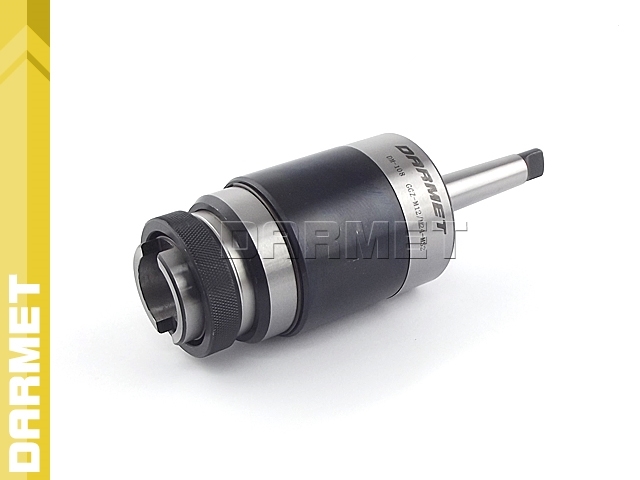

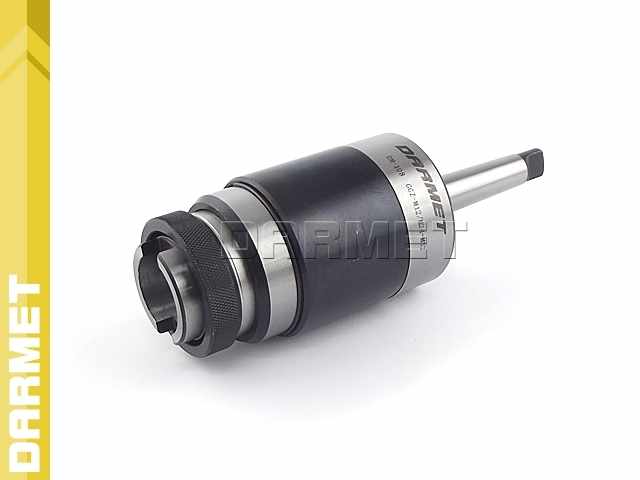

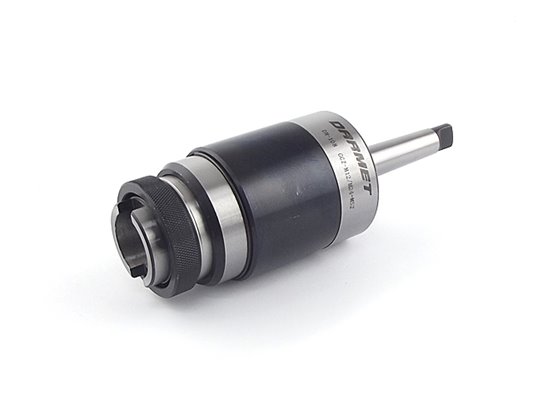

- Oprawka do gwintowania GGZA ze stożkiem Morse'a MK2 zakończonym płetwą (DIN228-B).
- Aby zamocować gwintownik w głowicy gwintującej M3-M12 należy zastosować wkładki szybkowymienne GGZC z trzpieniem ø19.
- Wkładki zwane też zabierakami nie wchodzą w skład zestawu.
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | 2 |
| Zakres gwintu | M3 - M12 |
| D | 46 mm |
| D1 | 17,780 mm |
| d2 | 19 mm |
| L | 171,5 mm |
| L1 | 75 mm |
| Moment obrotowy | 25 Nm |
| Waga | 3,3 kg |
Zasada działania oprawki do gwintowania
Instrukcje obsługi
