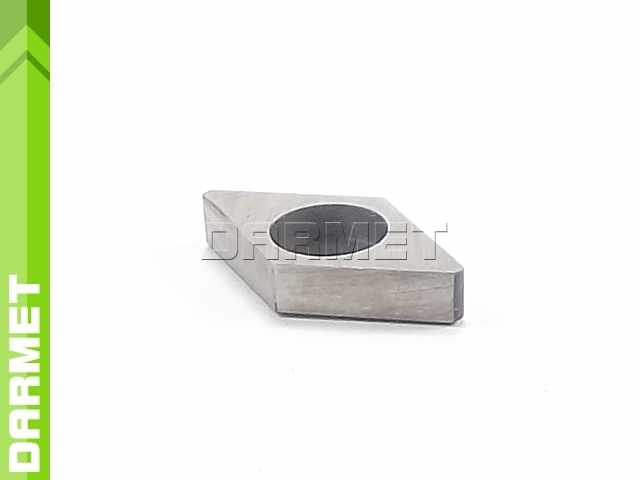

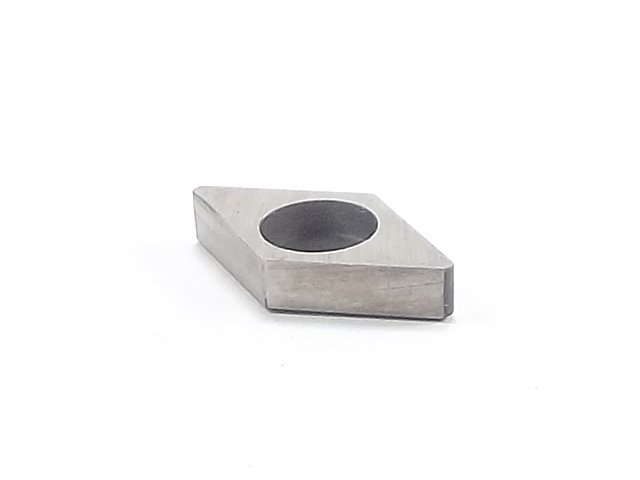

Opis produktu
Właściwości i zastosowanie:
- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki diament 55°
-

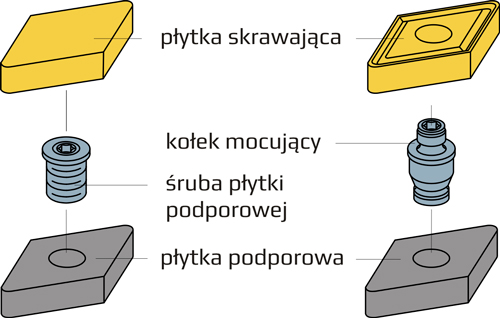

Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D

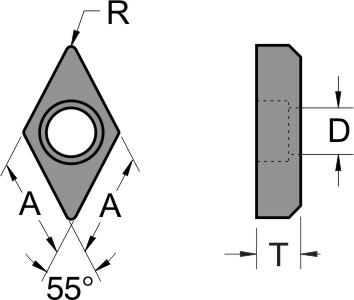

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 11,3 mm |
| R | 0,8 mm |
| T | 3,2 mm |
| D | 5,9 mm |
System mocowania
| Płytka podporowa SHMD1104 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| DNGG 110404 ALU PVD | MDJNR/L 1616H11 |
| DNGG 110408 ALU PVD | MDJNR/L 2020K11 |
| DNMG 110404 NN PVD | MDJNR/L 2525M11 |
| DNMG 110408 DF TP15C | MDPNN 1616H11 |
| DNMG 110408 DF TK10C | MDPNN 2020K11 |
| DNMG 110408 DM TP25C | MDPNN 2525M11 |
| DNMG 110408 NN PVD | MDQNR/L 1616H11 |
| MDQNR/L 2020K11 | |
| MDQNR/L 2525M11 | |
| DDJNR/L 2020K11 | |
| DDJNR/L 2525M11 | |
| DDPNN 2020K11 | |
| DDPNN 2525M11 | |
| DDQNR/L 2020K11 | |
| DDQNR/L 2525M11 | |
