Opis produktu
Właściwości i zastosowanie:

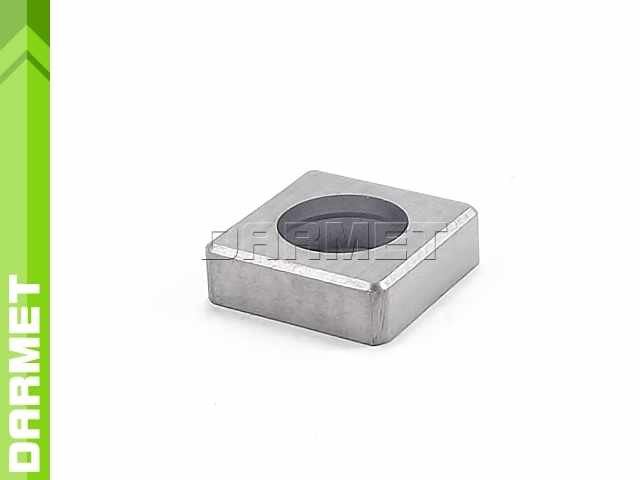

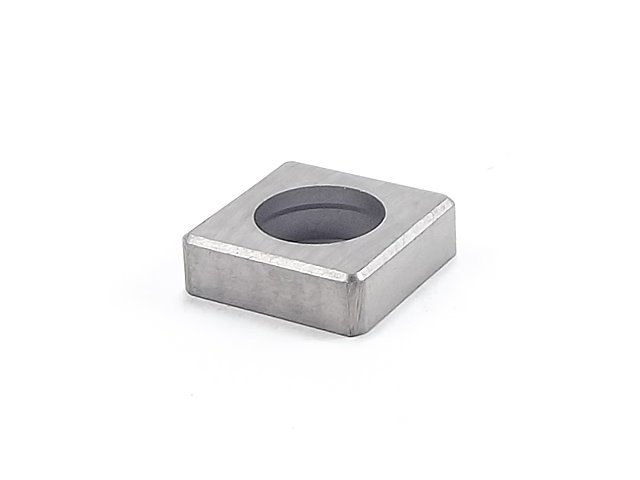

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki kwadrat
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| A | 15,5 | mm |
| R | 1,2 | mm |
| T | 4,8 | mm |
| D | 9,7 | mm |
System mocowania
| Płytka podporowa SHMS1506 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| SNMG 150608 DM TP25C | MSBNR/L 2525M15 |
| MSBNR/L 3232P15 | |
| MSRNR/L 2525M15 | |
| MSRNR/L 3232P15 | |
| MSKNR/L 2525M15 | |
| MSKNR/L 3232P15 | |
| MSDNN 2525M15 | |
| MSDNN 3232P15 | |
| MSSNR/L 2525M15 | |
| MSSNR/L 3232P15 | |
| CSKNR/L 3225P15 | |
| CSDNN 3225P15 | |
| CSRNR/L 3225P15 | |
| CSRNR/L 4040R15 | |
| DSKNR/L 3232P15 | |
