Opis produktu
Właściwości i zastosowanie:

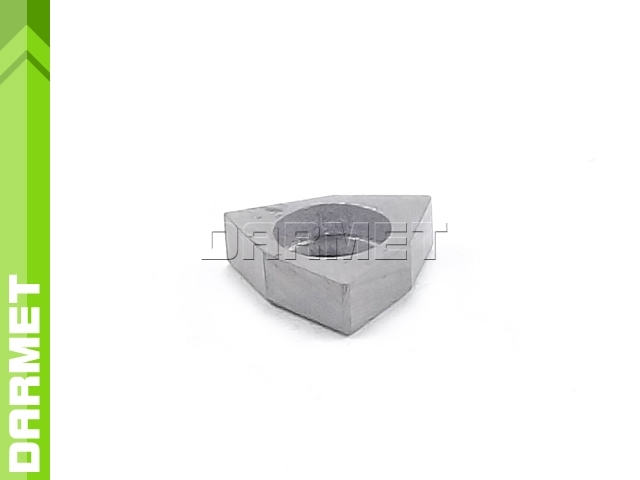

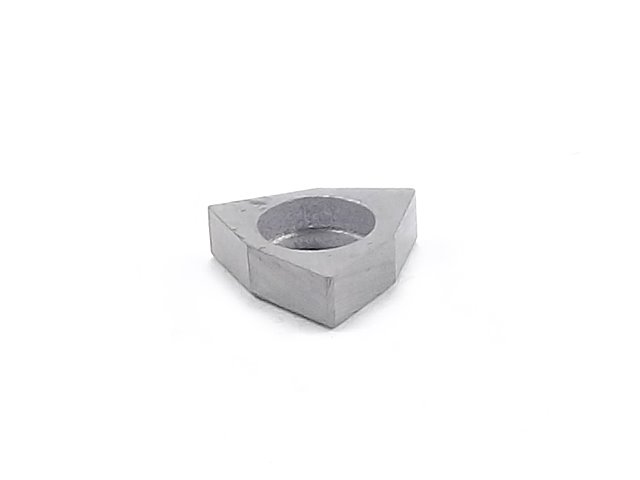

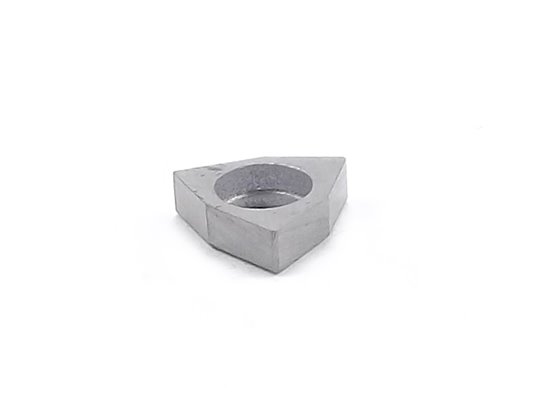

- Płytka podporowa chroni nóż tokarski przed zniszczeniem w przypadku wykruszenia się płytki skrawającej
- Obecność podkładki powoduje, że płytka skrawająca nie wgniata się w gniazdo noża tokarskiego
- Kształt płytki trygonalny
-
Płytka podporowa mocowana jest za pomocą:
- kołka mocującego CLM - w systemie mocowania M
- śrubki do płytki podporowej - w systemie mocowania C oraz D
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 9,4 | mm |
| R | 0,8 | mm |
| T | 3,3 | mm |
| otwór przelotowy | 5,85 | mm |
System mocowania
| Płytka podporowa SHMW0604 pasuje do: | |
| płytek skrawających | noży tokarskich składanych zewnętrznych |
| WNMG 060404 NN PVD | MWLNR/L 2020K06 |
| WNMG 060408 NN PVD | MWLNR/L 2525M06 |
| WNMG 060408 DFM TP25C | |
| WNMP 060404 NN PVD | |
| WNMP 060408 NN PVD | |
