Opis produktu
Właściwości i zastosowanie:

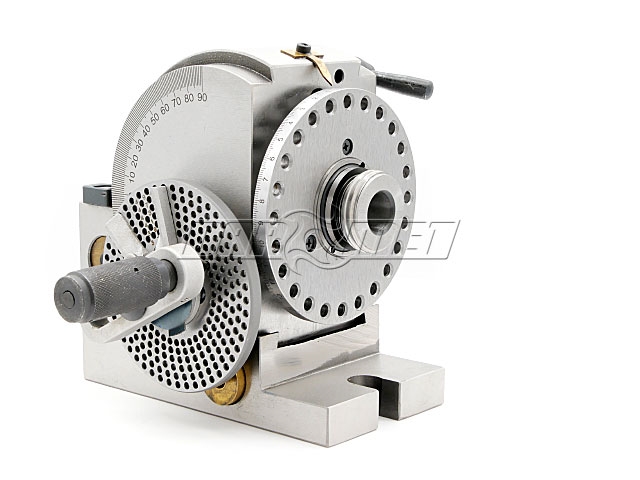

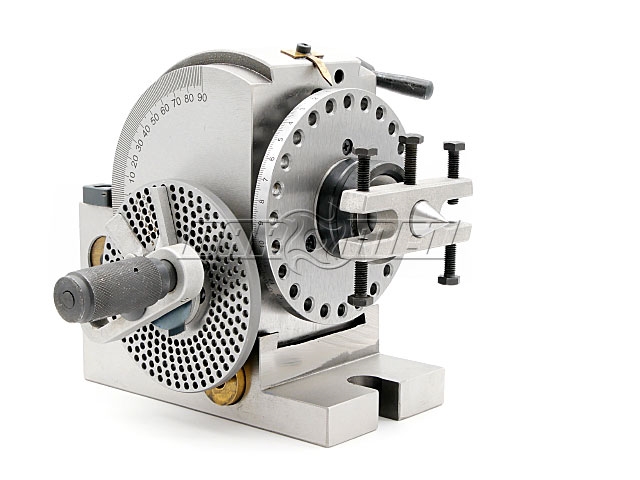

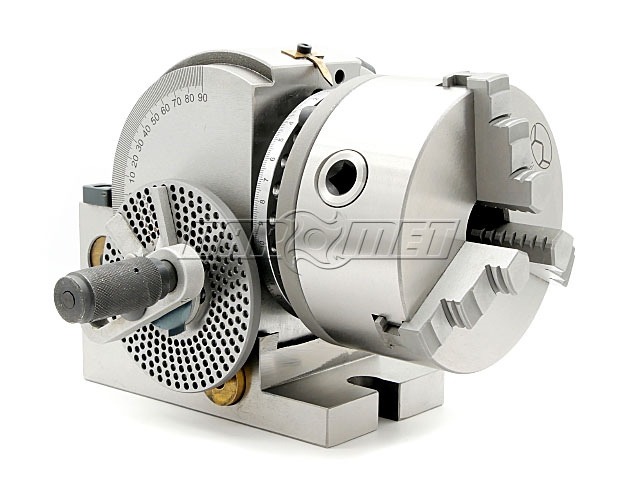

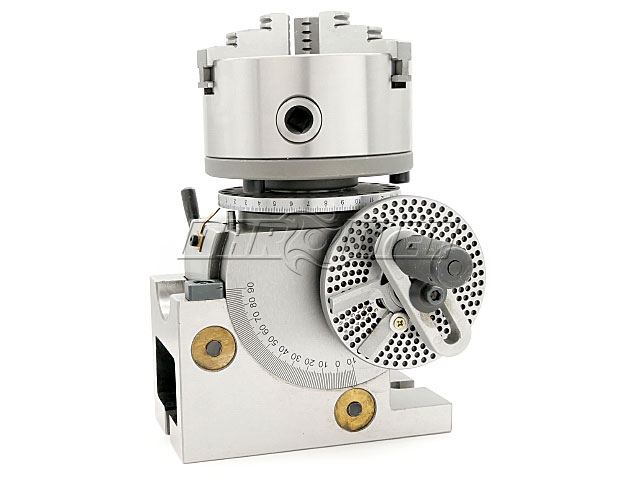

- Półuniwersalna podzielnica należy do prostego typu podzielnicy i może być wykorzystywana do bezpośredniego i prostego działania.
- W skład zestawu nie wchodzą części do podziału różnicowego i frezowania spiralnych rowków, jednak ogólnie konstrukcja podzielnicy jest identyczna z podzielnicami typu uniwersalnego.
- Tarcza do podziału bezpośredniego ma 24 otwory i jest przeznaczona do podziału bezpośredniego na 2, 3, 4, 6, 8, 12 i 24 części.
- Przy wykorzystaniu wchodzących w skład zestawu tarcz podziałowych możliwy jest prosty podział na dowolną ilość części od 2 do 50 i określoną ilość części do 380.

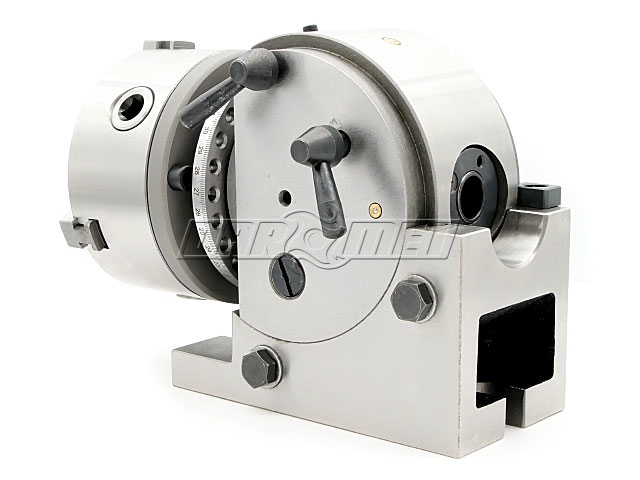

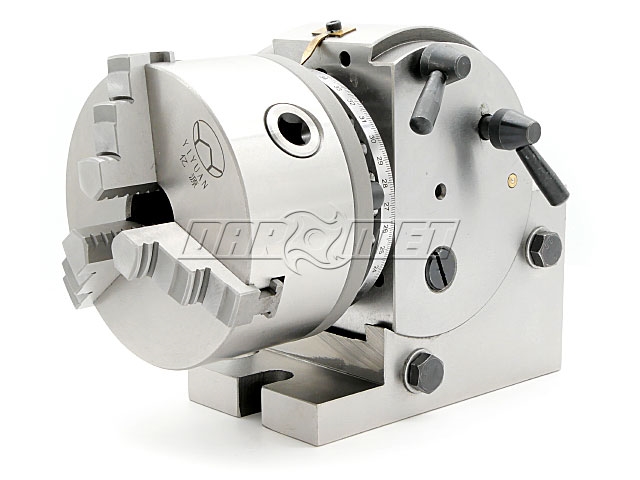

- W zestawie uchwyt tokarski 125.

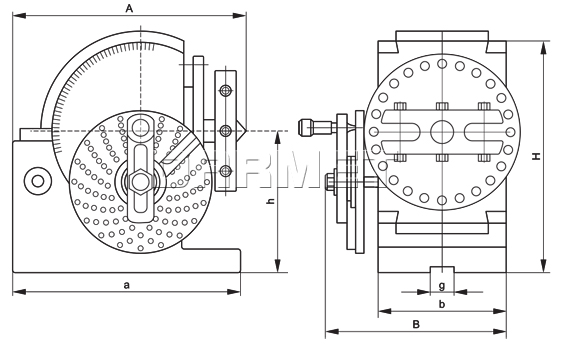

Dane techniczne głowicy podziałowej:
| Parametr | Wartość |
|---|---|
| A | 193 mm |
| B | 131 mm |
| H | 173 mm |
| h | 100 mm |
| a | 166 mm |
| b | 90 mm |
| g | 16 mm |
| Stożek Morse'a | MK2 |

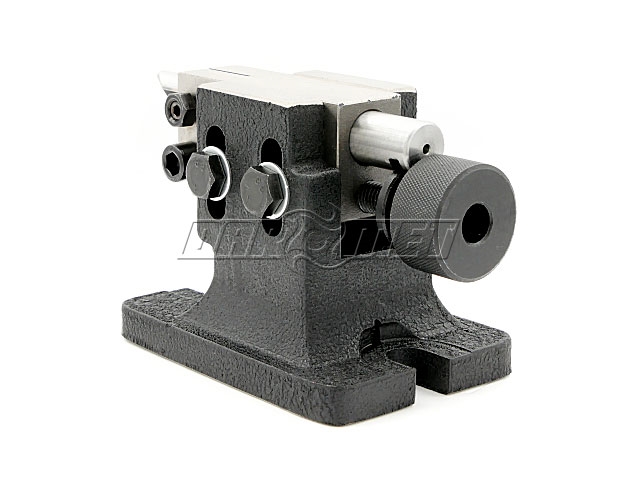

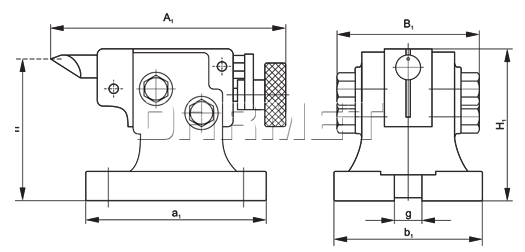

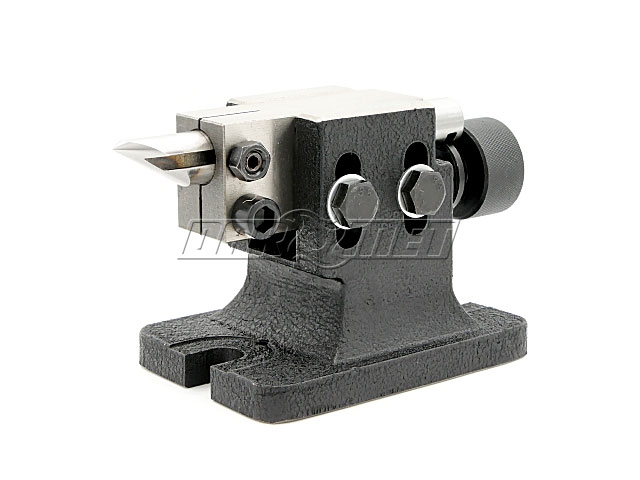

Dane techniczne konika:
| Parametr | Wartość |
|---|---|
| A1 | 175 mm |
| B1 | 87 mm |
| H1 | 102 mm |
| h | 100 mm |
| a1 | 130 mm |
| b1 | 92 mm |
| g1 | 16 mm |
Tarcze podziałowe:
| Tarcza | Liczba otworów na okręgu | |||||
|---|---|---|---|---|---|---|
| A | 15 | 16 | 17 | 18 | 19 | 20 |
| B | 21 | 23 | 27 | 29 | 31 | 33 |
| C | 37 | 39 | 41 | 43 | 47 | 49 |
Zakres mocowania w uchwycie tokarskim 125:
| Wielkość uchwytu | Szczęki zewnętrzne | Szczęki wewnętrzne | |
| A - A1 | B - B1 | C - C1 | |
| 125 | 2,5 - 40 | 38 - 125 | 38 - 110 |

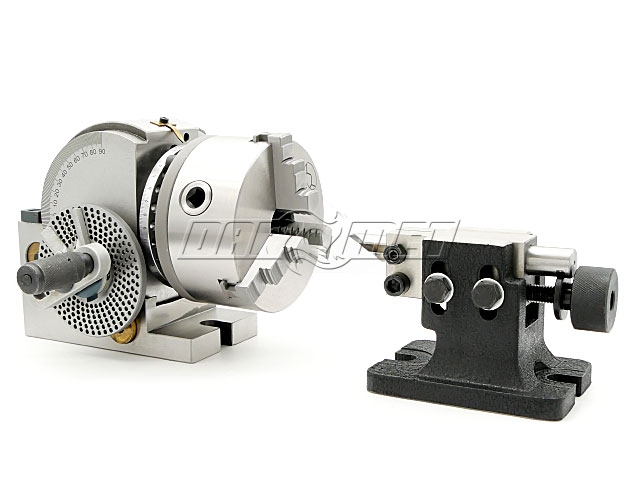

Wyposażenie:
| Podzielnica | 1 szt. |
| Konik | 1 szt. |
| Tarcze podziałowe | 3 szt. |
| Uchwyt tokarski 125 mm | 1 szt. |
| Szczęki zewnętrzne | 1 kpl. |
| Szczęki wewnętrzne | 1 kpl. |
| Kieł tokarski | 1 szt. |
