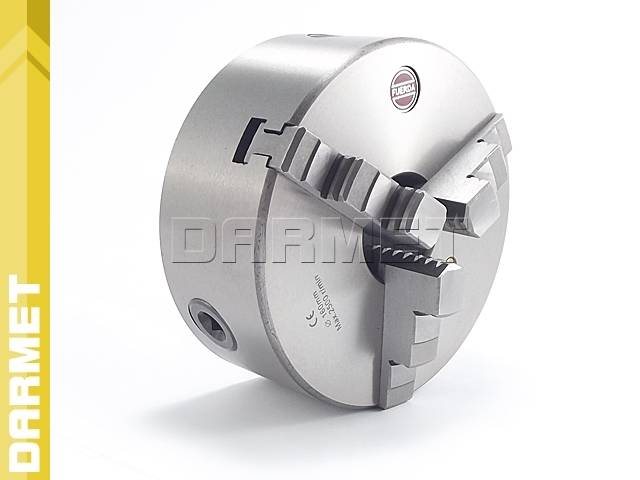

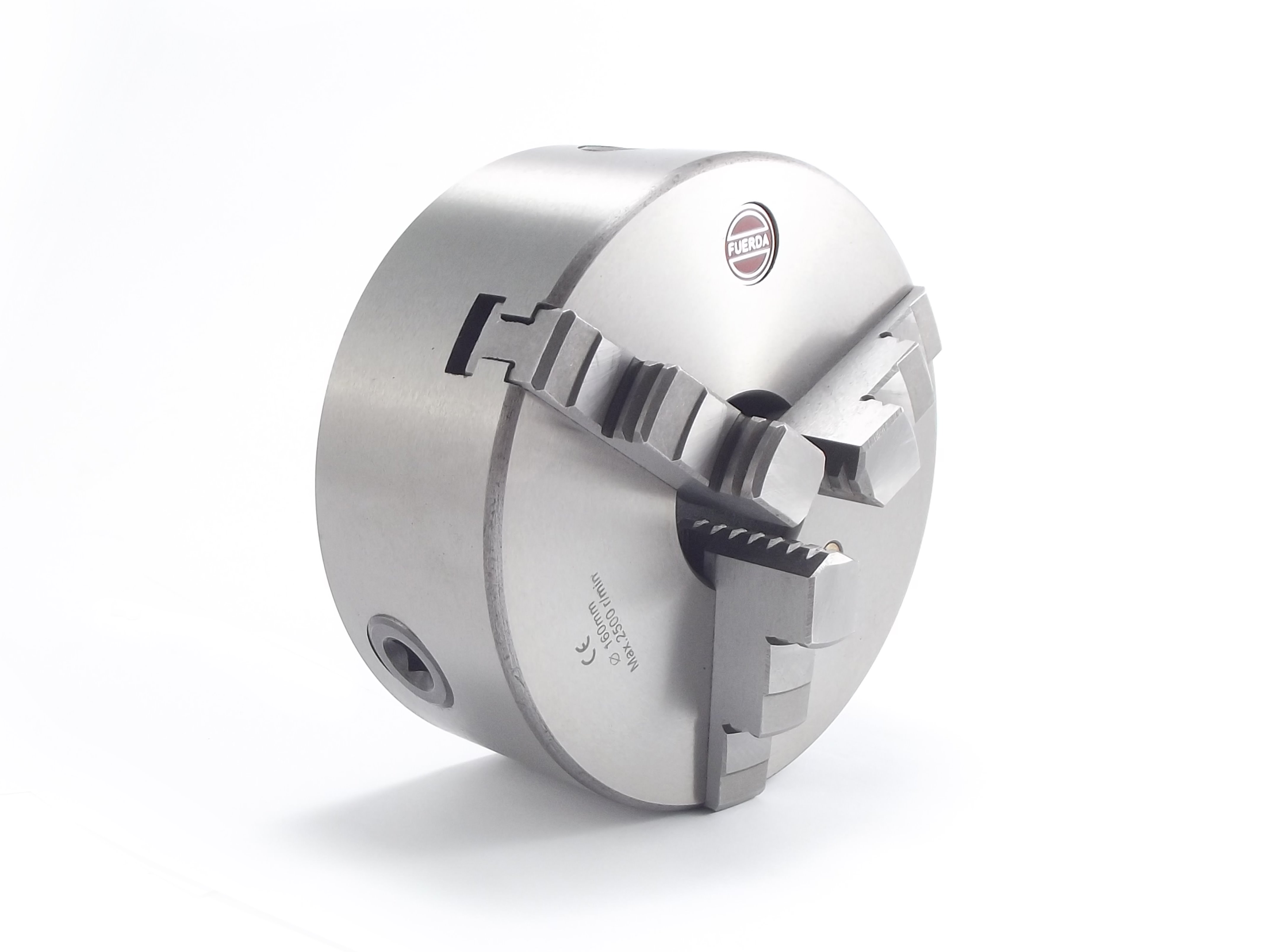

Opis produktu
Właściwości i zastosowanie:
- Podstawowe wyposażenie tokarki, wprawia w ruch element osadzony w szczękach tokarskich.
- Uchwyt wykonany z żeliwa, co oznacza, że bardzo dobrze tłumi dgrania.

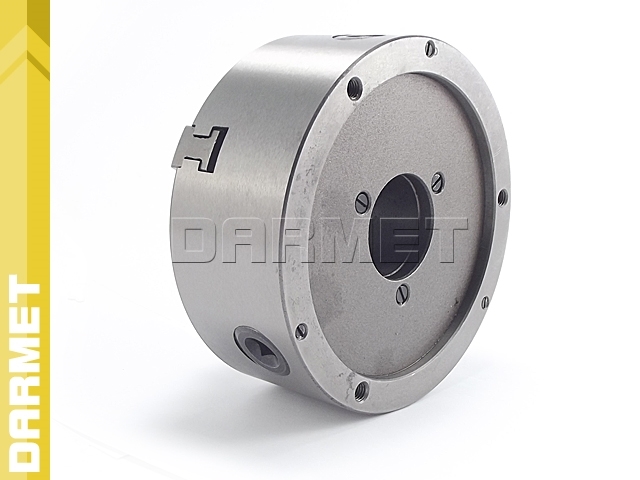

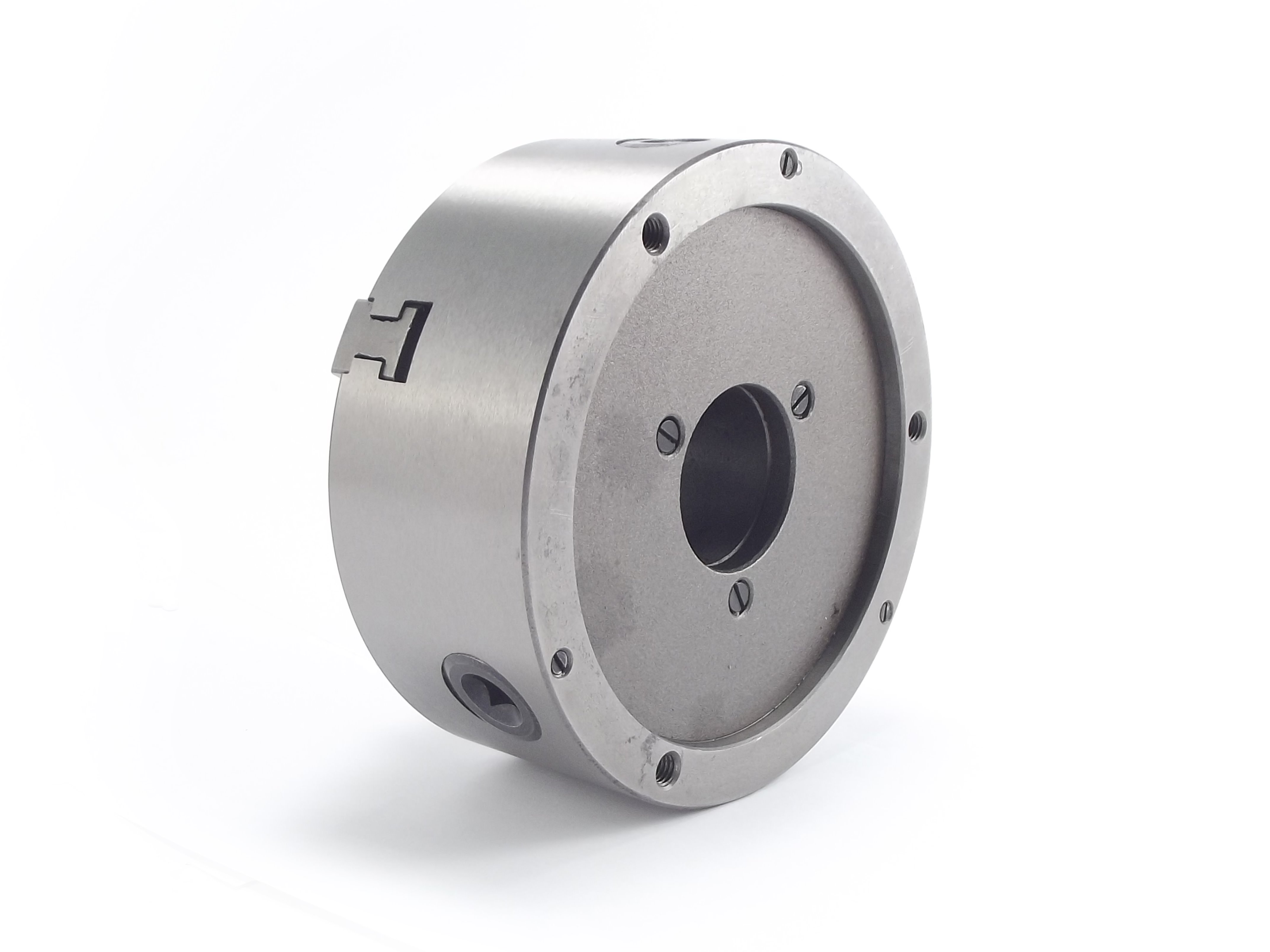

- Montowany śrubami od tuły na tarczy zabierakowej.
- W zestawie 1 komplet szczęk jednolitych zewnętrznych, 1 komplet szczęk jednolitych wewnętrznych, klucz do mocowania oraz śruby mocujące.
- Stosowany przy pracach tokarskich z niewielkimi prędkościami obrotowymi.
- Uchwytów tokarskich używamy również we frezarkach, przy podzielnicach oraz w wiertarkach zamiast imadeł.
Dane techniczne:
| Parametr | Wartość | Jednostka |
|---|---|---|
| D | 200 | mm |
| D1 | 160 | mm |
| D2 | 180 | mm |
| D3 | 65 | mm |
| H1 | 75 | mm |
| h | 5 | mm |
| z - d (lość śrub) | 3 - M10 | |
| Obroty max. | 2000 | obr/min |
| Waga | 15,0 | kg |

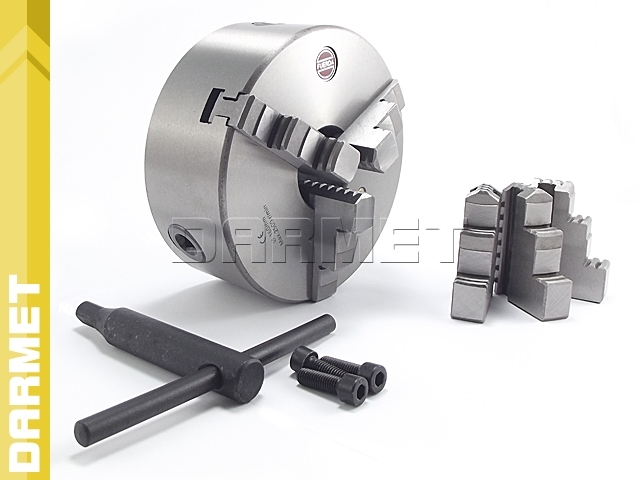

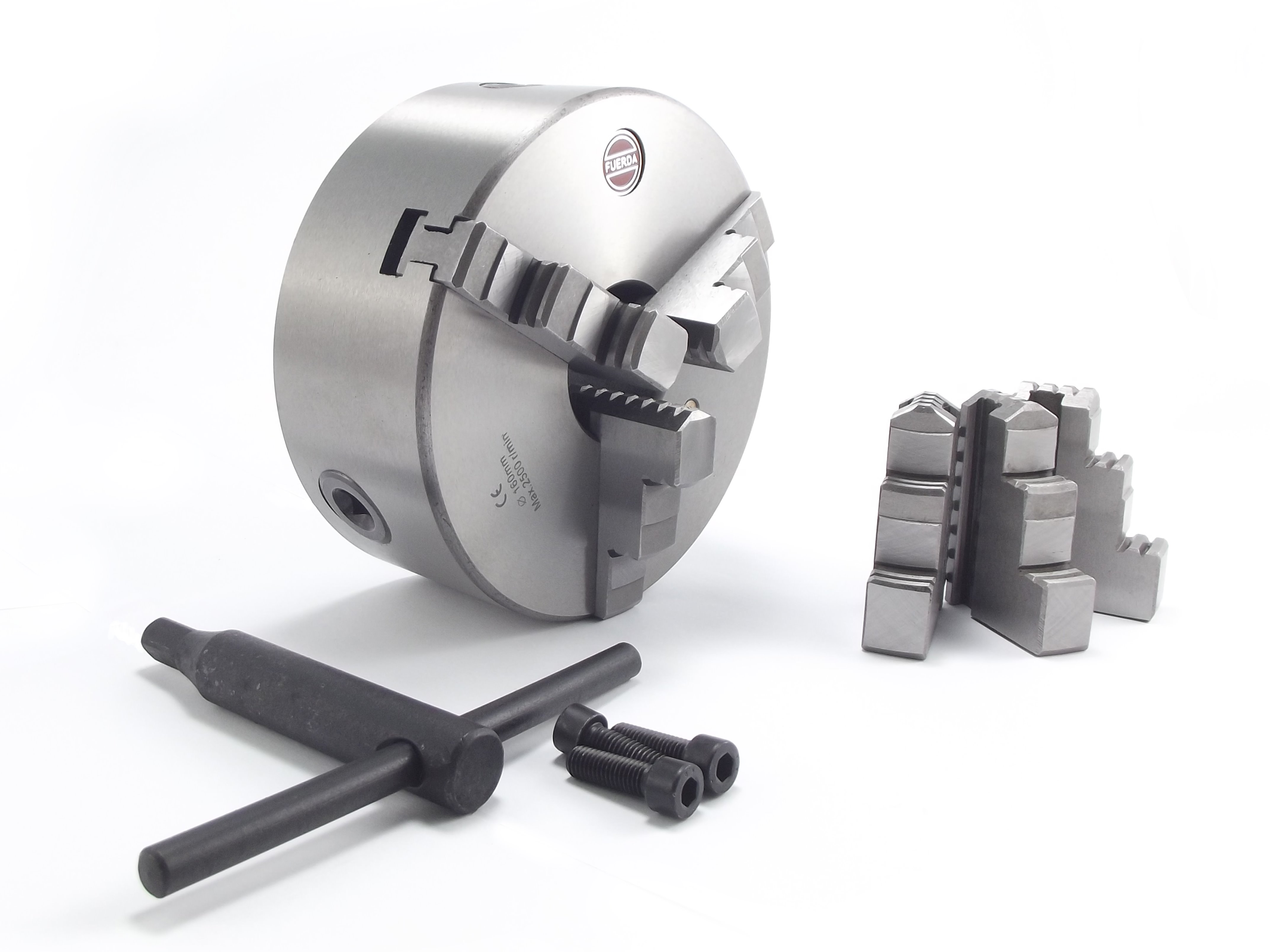

Wyposażenie:
- uchwyt tokarski
- szczęki jednolite zewnętrzne
- szczęki jednolite wewnętrzne
- klucz
Zakres mocowania:
| Wielkość uchwytu | Szczęki zewnętrzne | Szczęki wewnętrzne | |
| A - A1 | B - B1 | C - C1 | |
| 080 | 2 - 22 | 25 - 70 | 22 - 63 |
| 100 | 2 - 30 | 30 - 90 | 30 - 80 |
| 125 | 2,5 - 40 | 38 - 125 | 38 - 110 |
| 160 | 3 - 55 | 50 - 160 | 55 - 145 |
| 200 | 4 - 85 | 65 - 200 | 65 - 200 |
| 250 | 6 - 110 | 80 - 250 | 90 - 250 |
| 315 | 10 - 140 | 95 - 315 | 100 - 315 |
Dokładność:
|
Wielkość uchwytu |
Schemat pomiarów | ||||||
|
|
 |
 |
 |
||||
| a | b | a | b | a | b | ||
| 080, 100, 125, 160 | 0,040 | 0,040 | 0,060 L=50 | 0,075 | 0,040 | 0,075 | 0,040 |
| 200, 250 | 0,055 | 0,060 | 0,080 L=50-75 | 0,075 | 0,050 | 0,075 | 0,050 |
| 315 | 0,070 | 0,075 | 0,100 L=75 | 0,100 | 0,060 | 0,100 | 0,060 |
